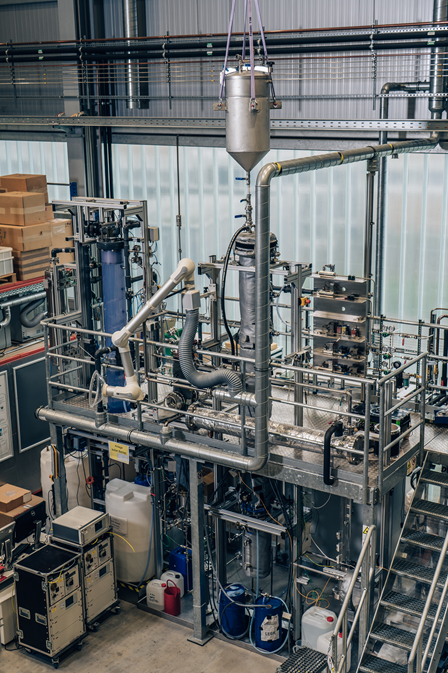

Die Auslegung von Suspensions-Blasensäulenreaktoren (SBCR) im großtechnischen Maßstab bleibt trotz jahrzehntelanger intensiver Forschung eine Herausforderung. Der Blasensäulenversuchsstand im Technikum des EBI ceb (Abb. 1) dient zur Untersuchung der Hydrodynamik und des Stofftransports in solchen Systemen. Vorrangige Messgrößen sind der relative und der integrale Gasgehalt (Abb. 2), die Blasengrößenverteilung in Blasenströmungen und Einzelblasengrößen.
Am EBI ceb stehen drei verschiedene Blasensäulen (B100, B200 und B300) zur Verfügung, die durch ihre unterschiedlichen Größen und Wandmaterialien eine große Spannbreite an zulässigen Druck- und Temperaturbereiche sowie Testflüssigkeiten erlauben. Hierdurch kann gezielt der Einfluss verschiedener Stoffeigenschaften auf Hydrodynamik und Stofftransport in Blasensäulen untersucht werden.
| Technische Daten | |
|---|---|
| Reaktoren | B100 (Plexiglas); B200 (Borosilikatglas); B300 (Edelstahl) |
| Temperatur | max. 20 °C (B100); max. 100 °C (B200); max. 300 °C (B300) |
| Druck | max. 1 bar (B100 und B200); max. 30 bar (B300) |
| Volumenstrom | max. 30 m³/h (NTP) |
| Gasatmosphäre | Luft, CO2; andere Gase nach Umrüstung |
| Reaktorvolumen | 4 L (B100); 45 L (B200); 2,5 L (B300) |
| Analytik | IR, Nadelsonde, Shadowgraphy, Elektrische Kapazitätstomographie |
