Autoklavreaktoren für katalytische Dreiphasen-Reaktionen

Beschreibung

Dreiphasen-Autoklavreaktor EBI ceb

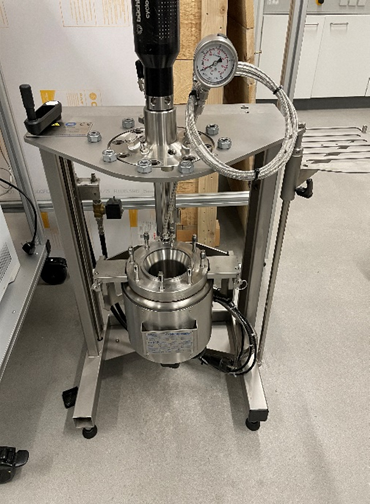

Abb. 1: Dreiphasen-Autoklavreaktor
Detailbild zum CSTR EBI ceb
Detailbild zum CSTR
Temperatur- und H2-Partialdruckabhängigkeit des CO2-Umsatzes bei der katalyt. CO2-Methanisierung (Quelle: V. Francesconi, Bestimmung des chemischen Gleichgewichts und der Reaktionskinetik der 3P-Methanisierung in einem Autoklavreaktor; MA KIT EBI (2022) V. Francesconi, MA KIT EBI (2022)
Abb. 2: Temperatur- und H2-Partialdruckabhängigkeit des CO2-Umsatzes bei der katalytischen CO2-Methanisierung (Quelle: V. Francesconi, Bestimmung des chemischen Gleichgewichts und der Reaktionskinetik der Dreiphasen-Methanisierung in einem Autoklavreaktor

Zur Ermittlung der Reaktionskinetik zur Beschreibung der katalytischen Dreiphasen-Methanisierung oder anderer Reaktionen in dreiphasigen Systemen (z. B. Hydrierung von LOHC oder Methanolsynthese) werden am EBI ceb unterschiedliche Autoklavreaktoren (Abb. 1) genutzt. Diese Apparaturen entsprechen in ihrem Reaktorverhalten ideal durchmischten und kontinuierlich von einer Gasphase durchströmten Rührkesselreaktoren (CSTR) und ermöglichen somit eine zuverlässige experimentelle Bestimmung (Abb. 2) reaktionskinetischer Daten aus der Analyse von Gas- oder Flüssigproben.

Technische Daten
Temperatur max. 350 °C
Druck max. 80 bar
Volumenstrom max. 180 L/h (NTP)
Gasatmosphäre variable Gasgemische (z. B. CH4, H2, CO, CO2, N2, …)
Reaktorvolumen 1 L
Analytik Gaschromatografie, IR, FTIR, MS
