Methanpyrolyse im Vertikalrohrofen

Beschreibung

Vertikalrohrofenanlage EBI ceb

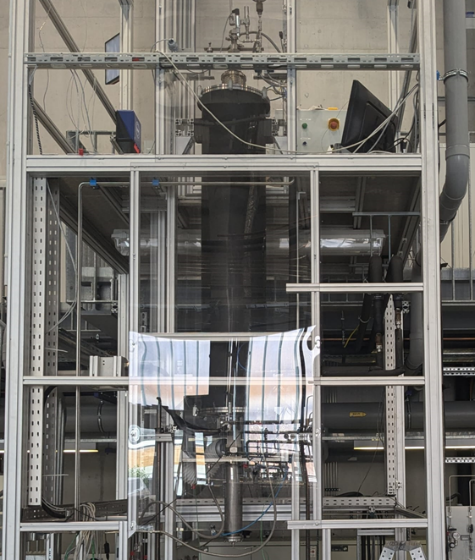

Abb. 1: Vertikalrohrofenanlage
Temperatur- und Verweilzeit-Abhängigkeit der thermischen Methanpyrolyse (eigene Messungen) EBI ceb
Abb. 2: Temperatur- und Verweilzeit-Abhängigkeit der thermischen Methanpyrolyse (eigene Messungen)

Die Vertikalrohrofenanlage (Abb. 1) im Technikum des EBI ceb ist ein von außen elektrisch beheizter keramischer Rohrreaktor, der die experimentelle Bestimmung reaktionskinetischer Daten von Hochtemperaturprozessen, wie beispielsweise der thermischen Pyrolyse von Methan, ermöglicht (Abb. 2). Die angeschlossene Gas-Analytik ermöglicht die online Messung von gasförmigen Haupt- und Nebenprodukten, offline können im Labor auch flüssige und gasförmige Produkte analysiert und anhand dieser Daten reaktionstechnische Modelle zur Beschreibung der Pyrolyse erstellt werden.

Technische Daten
Temperatur max. 1600 °C
Druck Umgebungsdruck
Volumenstrom max. 480 L/h (NTP)
Gasatmosphäre Variable Gasgemische (z.B. CH4, H2, N2, Ar, syn. Luft, …)
Reaktorvolumen 2,6 L
Analytik Gaschromatographie
